HICLOCK è il primo sistema che integra funzionalità di orologio di partenza e tabellone full color per visualizzare i tempi.

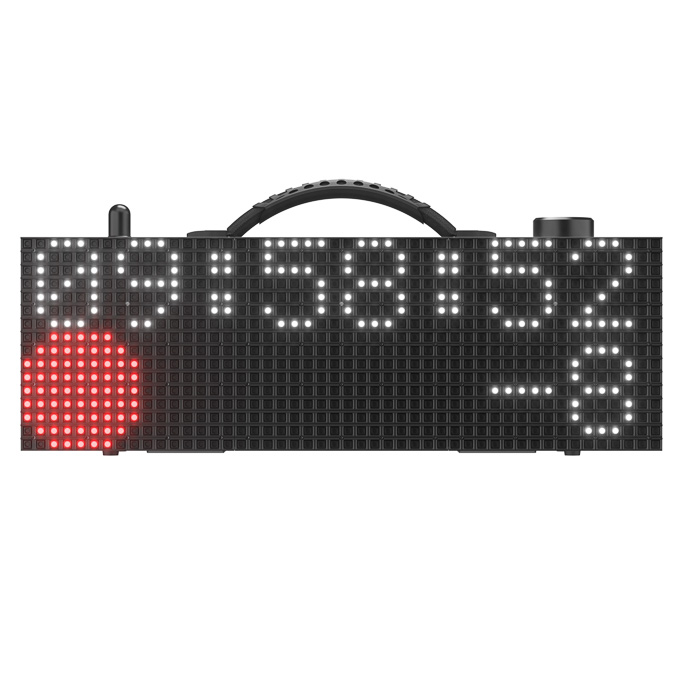

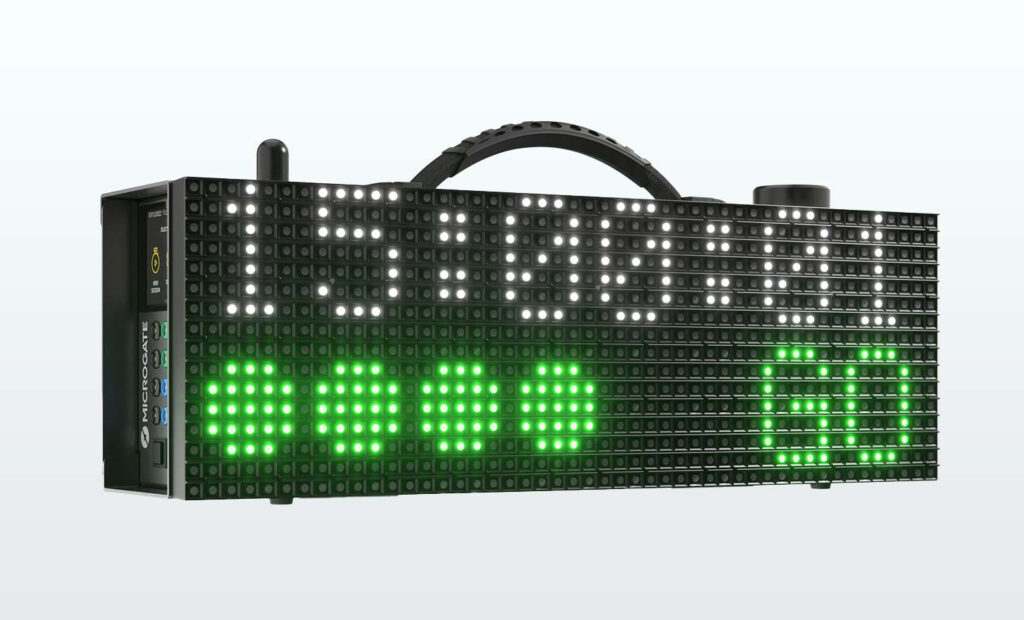

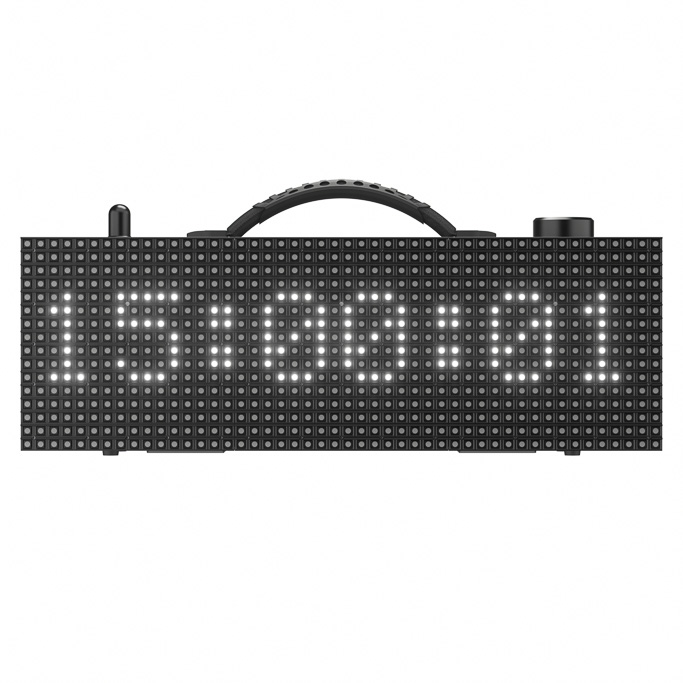

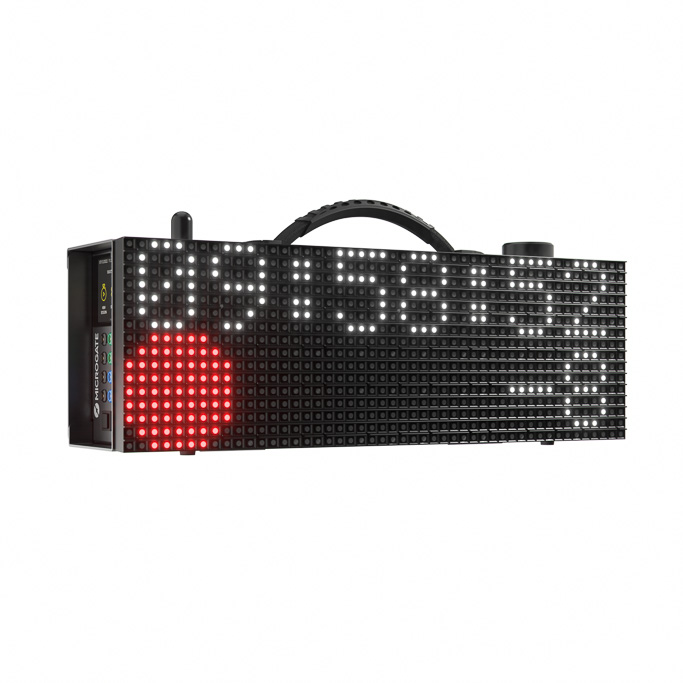

Costituito da una matrice 48×16 di led a colori, in modalità orologio di partenza visualizza sia l’ora del giorno che le informazioni semaforiche specifiche per ogni disciplina. Dotato di base tempi con oscillatore termocompensato ±1 ppm a range di temperatura esteso e di sincronizzazione GPS con antenna ad alto guadagno, può essere utilizzato sia in modalità stand alone che gestito dai cronometri della gamma Pro Series. La connettività Bluetooth e Wifi permette la comunicazione wireless con i cronometri e le app Microgate.
La modalità tabellone ne fa uno strumento versatile per la visualizzazione di un tempo a correre dai cronometri della gamma Pro Series.

Hardware

Peso 3.42 kg
Dimensioni (LxAxP) 480 x 160 x 125 mm
Temperatura d’impiego -20°C +60°C
Accuratezza del tempo 1/50.000 di secondo
Display di configurazione 2.8’’ con schermo touch capacitivo
Base tempi oscillatore termocompensato ±1 ppm con sincronizzazione GPS ed antenna GPS ad alto guadagno integrata
Connettività USB, Ethernet, Bluetooth e Wifi, due linee di ingresso e due di uscita

Software

Interfaccia utente semplice e immediata, che permette di scegliere visualizzazione e tempi di ripetizione della sequenza in modo facile ed intuitivo.

Specifiche Tecniche

TIMING

Unità misura del tempo
Selezionabile 1s – 1/10s – 1/100s – 1/1000s; -1/10000s
Risoluzione misura
20 x 10-6s (1/50000s)
Base tempi
Oscillatore 19.2 MHz VCTCXO, stabilità ±1 ppm fra +30° e
+85° C (aging primo anno ±1ppm)
Precisione
±0.0864s/giorno per temperature esterne fra +20° e +60°C

ALIMENTAZIONE

Alimentazione
Alimentazione esterna c.c. 12-28V; Accumulatori Li-Ion interni
Ricarica accumulatori
Dispositivo di ricarica intelligente incorporato
Autonomia
> 8 ore

INTERFACCIA UTENTE

Tasto
Tasto Power ON/OFF
Matrice
Led a colori ad alta luminosità, risoluzione 48 x 16 Led,
visibilità al sole ottima/buona, regolazione manuale via
software della luminosità oppure regolazione automatica
con sensore di luminosità integrato
Display
Display grafico TFT a colori ad alta luminosità, area visiva
59 x 45 mm (2.8”), risoluzione 320 x 240 Pixel, visibilità al
sole ottima/buona, touch capacitivo, regolazione
manuale via software della luminosità
Unità di elaborazione
Architettura basata su due unità di calcolo General CPU
e Timing Unit:
General CPU
– Dual 1 GHz Cortex-A7
Timing Unit
– 200 MHz Cortex-M4
Audio

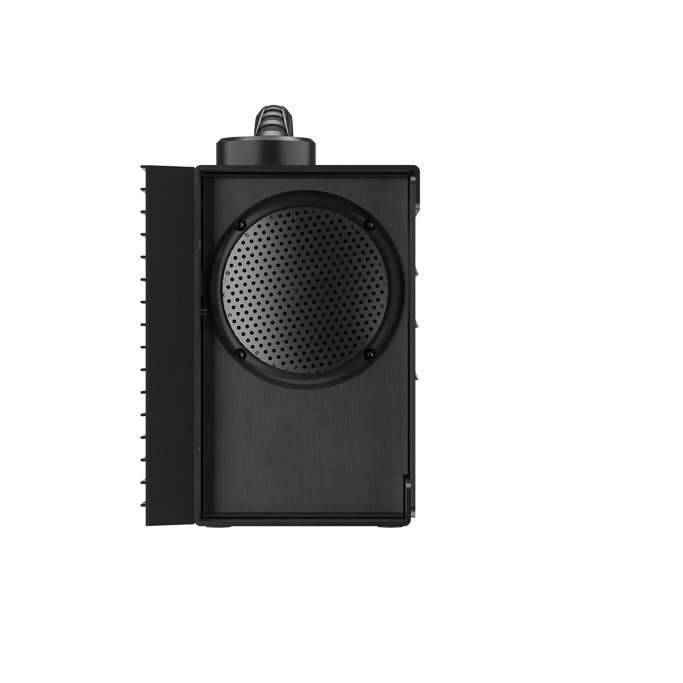

Audio mono integrato amplificatore + altoparlante

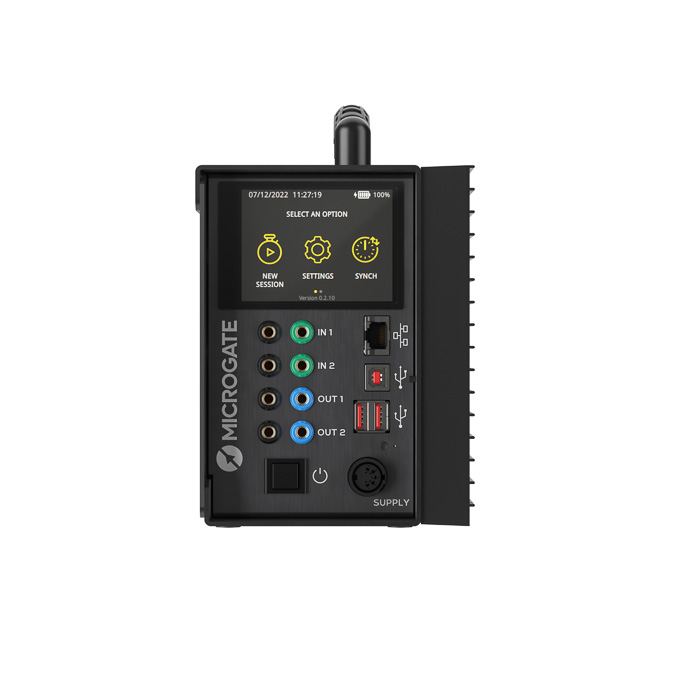

CONNESSIONI

Supply
1 x Presa Amphenol
– Collegamento per alimentatore esterno
Timing ingressi/uscite
2 x Boccole Ø 4 mm (Verde)
– Ingressi timing
2 x Boccole Ø 4 mm (Blu)
– Uscite timing
USB Host
2 x Presa USB A
– Collegamento USB 2.0 a dispositivi Device
USB Device
1 x Presa USB B
– Collegamento USB 2.0 a dispositivi Host
Ethernet
1 x Presa Ethernet
– Collegamento Ethernet 10/100/1000 Mbps
WiFi+BT
1 x Modulo integrato WIFI/BT + Antenna
– WiFi: 802.11 ac/a/b/g/n
– Bluetooth: 4.2/BLE
GNSS
1 x Modulo integrato GNSS + Antenna attiva
– Ricezione simultanea di GPS, Galileo, GLONASS,
BeiDou
